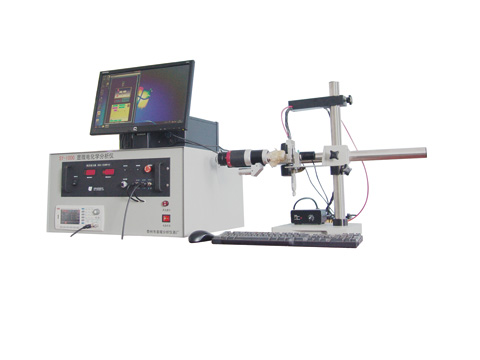

顯微電化學分析儀技術指標和優點

儀器采用工作站形式,由以太網對高速相機全方位控制,經高速圖像采集卡及相關軟件實現圖像的采集處

理,通過西門子S7200系列PC實現溫度、電場、等相關模擬量及過程控制。電解池采用髙透明石英玻璃·

體成型,電極一側固定一側上下可調。加熱采用低壓直流加熱管,斜率升溫,無強對流,無氣泡,不影響

成像質量。高壓電源采用模塊式一體化恒功率高壓電源--實現交流、直流、脈沖電場的施加。成像系統的

光源采用高亮LED,適配器采用無級調控實現亮度調節。以上各參數都均由工作站操控。

主要技術指標

●電源:220∨

●功率:≤2KVA

●油浴溫度:0-150%C

●控溫精度:±1°C

●電解池:長x高×厚=60×40×8

●高壓電源:0-12000V功率:1.2KW

●輸出電壓(幅度):0~±5KV

(0~10KVP-P)62直流輸出電流:10MA(脈沖電流>10MA)

●失真度:<1%(帶寬內正弦波)6.4.帶寬:DC~1000H4z6.5.響應:100VMS

●電壓增益:1000倍6.7.輸出監測:電壓1:1000V由BNC端口和后置端子臺輸出(輸出阻抗509)供示波器

觀測。電流1V:2MA由BNC端口和后置端子臺輸出(輸出阻抗5009)供示波器觀測

●外置信號輸入:0~±5VDC~1KHz由BNC端口輸入(輸入阻抗10Kg)。

功能用途:

建立電場下油水分離過程的顯微觀測系統,能夠?qū)τ拖?非極性相)-水相(極性相)體系的電分離過程

進行分析,硏究劣質原油與水混合體系在多種不同電場(交流、直流、交直流、脈沖電場)以及不同電場

強度下的油水分離微觀機制。

●根據實際觀測效果,可局部調整相關參數。

●能夠清晰的拍攝到各種微米級的油/水滴,在各種高壓電長作用下的聚集—長大—分離—沉降的動

態全過程。
